Аналізатор дротових ліній TALAN

Опис

Модель: Аналізатор дротових ліній TALAN

Категорія: Обладнання для виявлення каналів витоку інформації

Ціна: 38 386,20$

Призначення: Професійне обстеження дротових і телефонних ліній (аналогових, цифрових, VoIP) для виявлення пристроїв негласного знімання інформації, аналізу трафіка та локалізації несправностей.

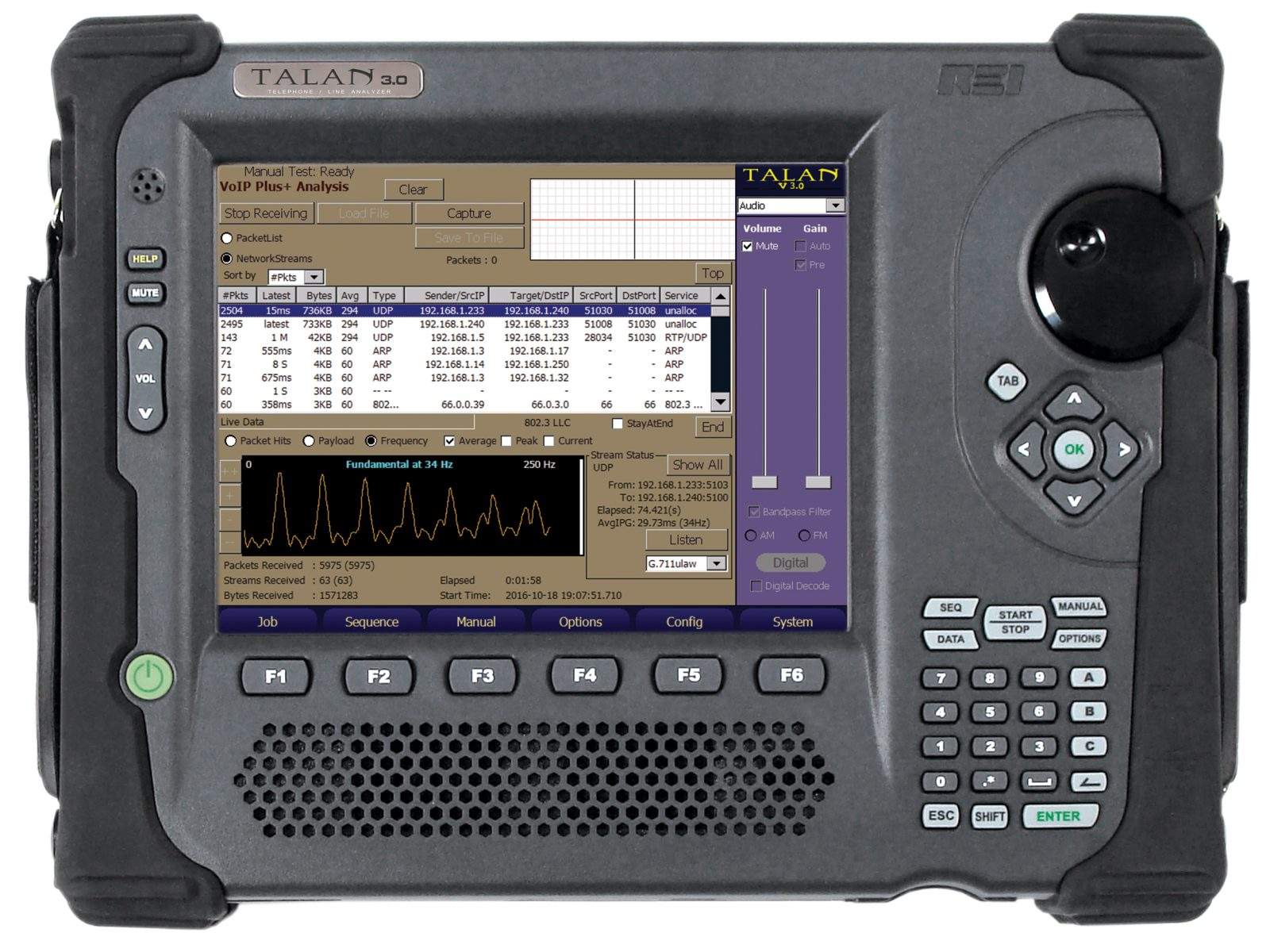

Цифровий аналізатор дротових і телефонних ліній TALAN версії 3.0 – це професійний прилад, що дозволяє обстежити провідні лінії на наявність пристроїв негласного знімання і витоку інформації. Талан поєднує в собі сучасні технічні методи перевірки дротових і телефонних ліній і дає розширені можливості з аналізу аналогових, цифрових і VoIP телефонних систем. Прилад замінює собою цілу лабораторію, поєднуючи цифровий демодулятор, рефлектометр, локатор нелінійностей та аналізатор VoIP-трафіка. Завдяки вбудованому автоматичному комутатору, TALAN здатен миттєво тестувати всі можливі комбінації пар у багатодротових кабелях, що критично для виявлення складних методів підключення прослуховувальної апаратури.

Можливості

• Цифровий демодулятор: дозволяє перевіряти телефонні лінії на наявність несанкціонованого аудіо сигналу (демодулює сигнал 80% АТС PBX/ACD світу).

• Рефлектометр: частотно-часовий рефлектометр без “сліпих” зон; дозволяє виявляти неоднорідності лінії (стики, відгалуження, обриви) з точним визначенням дистанції.

• Локатор нелінійностей: виявляє наявність на лінії напівпровідникових (електронних) пристроїв та дозволяє відстежувати проходження лінії через ручний зонд.

• Автоматичний перемикач: для швидкого визначення і тестування усіх комбінацій пар при підключенні багатодротової лінії.

• Цифровий мультиметр: вимірювання та аналіз електричних параметрів лінії (напруга постійна/змінна, струм, опір, ємність).

• Підсилювач аудіо сигналів з осцилографом: вбудований високочутливий підсилювач та осцилограф (20 Гц – 20 кГц) для аналізу аналогових ліній.

• Генератор напруги зміщення: цифрове керування ($\pm 80$ В) для активації пристроїв прослуховування, що споживають струм.

• Широкосмуговий детектор РЧ: аналіз спектра в лінії (до 85 МГц) та виявлення зовнішніх радіосигналів у діапазоні до 8 ГГц.

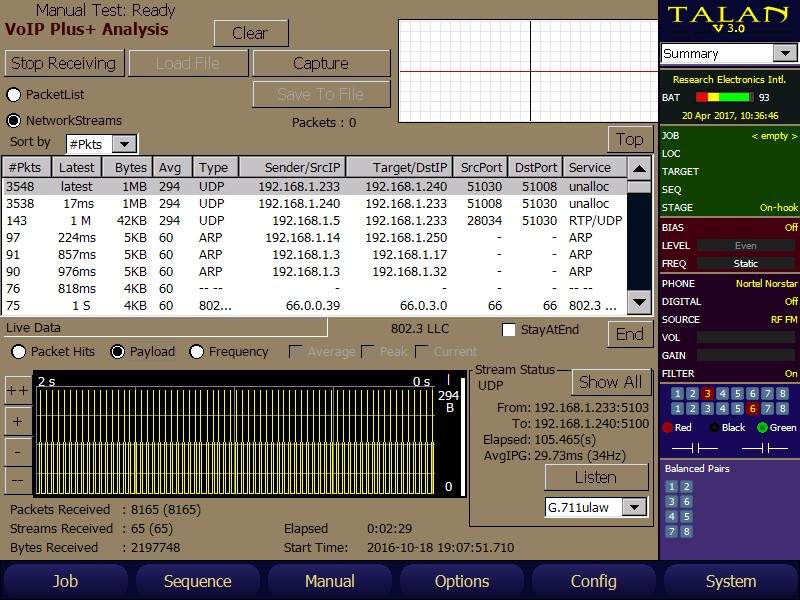

• Аналізатор VOIP трафіка: відстеження, накопичення та декодування пакетів VoIP трафіка для оцінки загрози вторгнення.

Характеристики

• Процесор: 32bit RISC процесор, 520 MHz.

• Пам'ять: Вбудована 64MB SDRAM, зовнішня Compact Flash до 2Гб, USB.

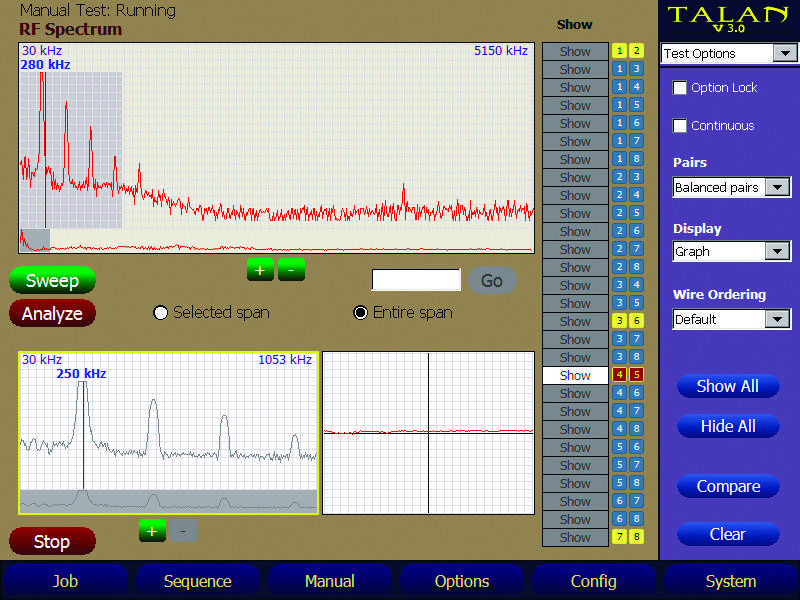

• РЧ система: Аналізатор спектра (30 кГц – 85 МГц); широкосмуговий детектор (100 кГц – 8 ГГц).

• Цифровий мультиметр: Напруга 0–250 В, струм 0–300 мА, опір 0–42 МОм, ємність 50 пФ – 40 мкФ.

• Аудіо: Смуга 20 Гц – 20 кГц, загальне підсилення до 80 дБ.

• Живлення: Li-ion акумулятор (4–6 годин роботи), зовнішнє живлення 15 В.

• Габарити: 25 × 33,5 × 7 см; вага з батареєю 3,1 кг.

Застосування

• Проведення робіт із виявлення підслуховувальних пристроїв на дротових лініях.

• Пошук обривів, коротких замикань кабелю та трасування ліній.

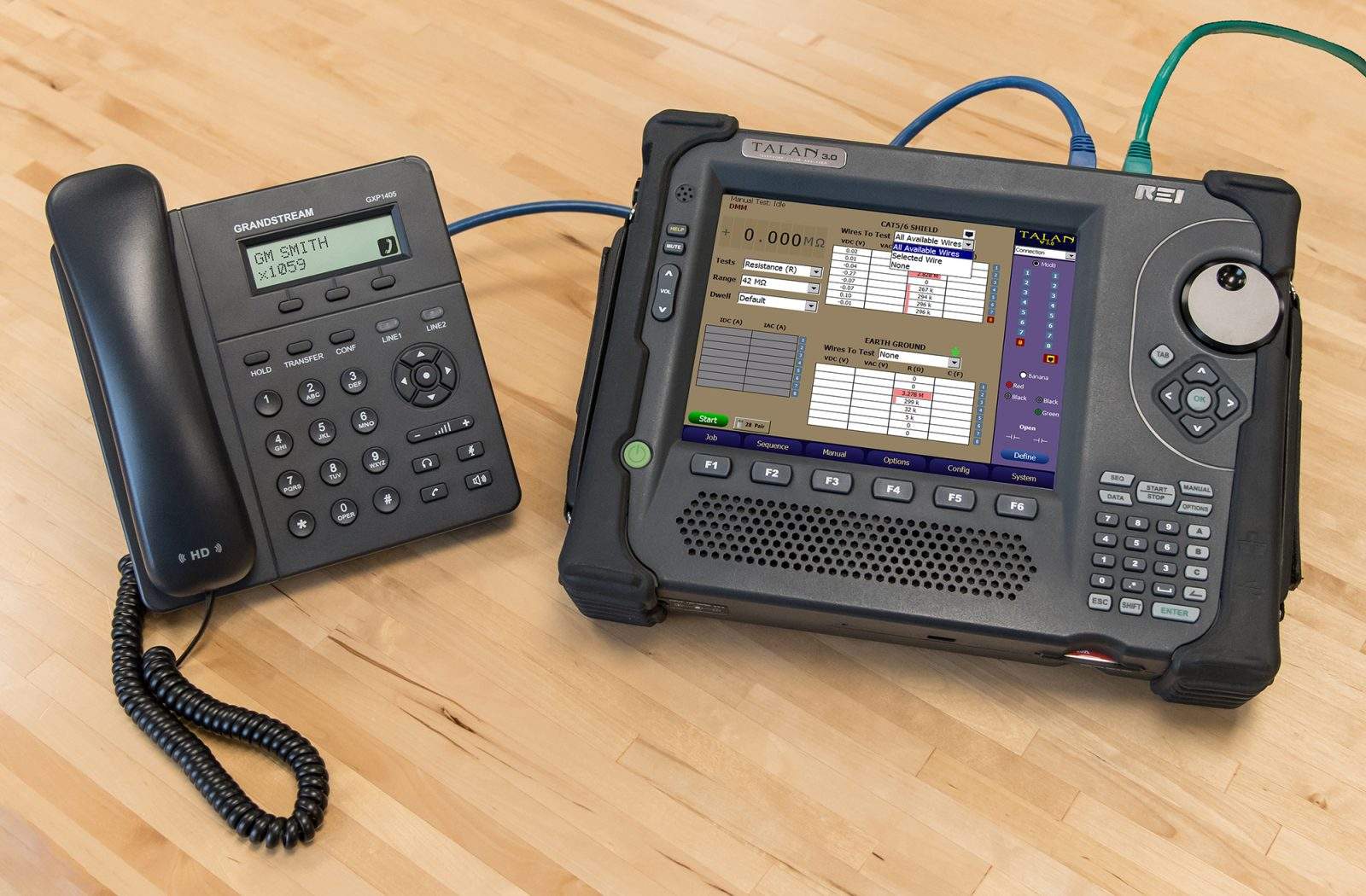

• Перевірка роботи та безпеки телефонних мереж (аналогових, цифрових, VoIP).

• Встановлення, обслуговування та аналіз трафіка ЛОМ.

• Оцінювання використання каналів зв’язку та виявлення незаконних підключень.

Порядок проведення пошуку

1. Підключення: Під’єднайте досліджувану лінію до відповідних входів (RJ45 або прямі клеми).

2. Мультиметричний аналіз: Виконайте автоматичний тест усіх комбінацій пар для аналізу напруги чи опору.

3. Локалізація нелінійностей: Перевірте лінію на наявність напівпровідників. Скористайтеся ручним зондом для фізичного відстеження кабелю.

4. Рефлектометрія: Запустіть FDR-сканування для візуалізації структури кабелю та визначення відстані до неоднорідностей.

5. РЧ та Аудіо моніторинг: Проаналізуйте спектр частот у лінії та прослухайте аудіофон через підсилювач.

6. IP Аналіз: Для мереж Ethernet запустіть модуль аналізу пакетів VoIP для перевірки на несанкціоноване декодування.
